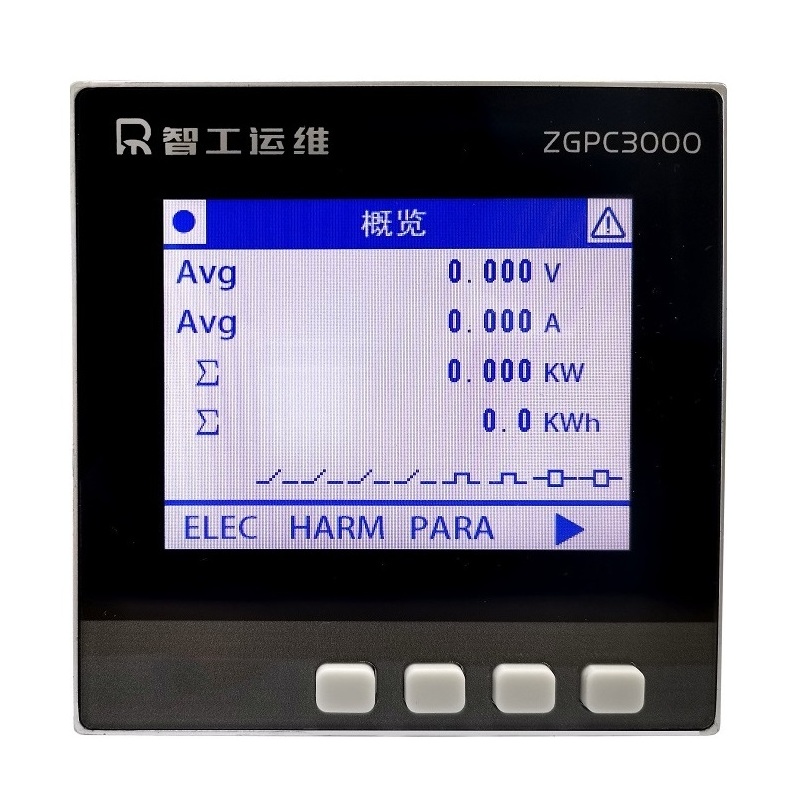

三相多功能测控电表-ZGPC3000D

三相多功能测控电表-ZGPC3000D

ZGPC3000D 三相智能电能表采用当今流行的高精度电能表设计方案,将高精度的A/D转换、高速DSP数字信号处理功能和高性能MCU完善的管理功能结合,该装置集合全面的三相交流电量的测量与计算、电度量累计、故障报警及记录、2~21 次谐波监测的功能,具有 4 路开关量输入监测、2 路继电器输出; RS485通信接口,支持MODBUS-RTU网络通信协议,可方便的与各类计算机监控系统实现信息交换。

  • 支持三相三线制和三相四线制可选功能。
  • 电压和电流的谐波畸变率(包括总畸变率、奇次畸变率、偶次畸变率),2~21 次谐波分量占有率。
  • 具有两路继电器控制输出,支持开关量、脉冲输出模式。
  • 具有一路24V直流电源输出。
  • 支持两路继电器输入。
  • 支持一路脉冲输出。
  • 支持一路4~20mA输出。
  • 支持RS485接口、支持modbus通讯协议。
  • 支持过流、低压、过压、电压不平衡、低温、高温告警。
  • 最多可记录250 个SOE(告警事件)。
  • 正反向总有功电能、无功电能累计。
  • 支持负载类型测量。
  • 三相电压、电压不平衡度。
  • 支持本公司自研有线、无线温感测量终端。
  • 支持远程升级。
  • 支持中英双语切换。
  • 支持用户自定义电流抑零值、回差值。
  • 支持用户自定义电流、电压一、二次侧变比。

标准

GB/T 13729—-2002 远动终端设备
IEC62053-22 —- 2003

GB/T17215.322 —- 2008

有功测量满足 0.2S、0.5S
IEC62053-23 —- 2003

GB/T17215.323 —- 2008

无功测量满足 1 级、2 级
GB/T 17626.2 —- 2006 静电放电抗扰性试验(等级 3)
GB/T 17626.4 —- 1998 电快速瞬变脉冲群抗扰性试验(等级 3)
GB/T 17626.5 —- 1999 浪涌抗扰性试验(等级 3)

技术指标(参数)

电流、电压 1.5(6)、5(20)、5(40)、5(50)、5(60)

85 V AC~265 V AC

环境特性 交流电源 85 V AC~ 265 V AC

功耗 < 5w

-25℃~+70℃,95% 无凝露

工作温度-20℃~+65℃

重量 500 克

防护等级面板 IP54,壳体 IP20

输入特性 电压测量范围 0~264 V

电流额定值 5 A(0.05~6 A)

电流额定值 1 A(0.01~1.2 A)

温度输入:PT100 6 路(最多 16 路)

开关量采集无源节点光隔离输入(隔离电压 2500 V AC)

输出特性 遥控继电器 250 V / 5 A AC 或 30 V / 5 A DC

脉冲输出光隔离输出(隔离电压 2500 V AC)

通信 通信接口 RS 485

通信协议 MODBUS-RTU

通信速率 4800/9600/19200/115200 bps

接线方式 三相四线制(默认) 3CT、1CT 和三相三线制 3CT、2CT、1CT
精度 电压精度:0.5 级(0-42000 V)

电流精度:0.5 级(0-6000 A)

功率因数精度:0.5 级(0 ≤ |COSΦ| ≤ 1)

有功功率精度:0.5 级(0-756000 kW)

无功功率精度:0.5 级(0-756000 kvar)

视在功率精度:0.5 级(0-756000 kVA)

电能精度:0.5 级(0-99999999.9 kWh)

频率精度:0.02 Hz(45-65 Hz)

温度精度:±1℃

谐波精度精度:B 级

开关量采集分辨率:2ms

去抖时间:60ms

脉冲输出脉冲宽度:≥100 ms
